Qu'est-ce que le boîtier UPC et quel est son rôle ?

L'UPC (Unité de Protection et de Commutation) est le véritable « cerveau électrique » de puissance de votre compartiment moteur. Généralement collé à la batterie, c'est lui le patron. Il gère la distribution de l'énergie vers les gros consommateurs comme le démarreur, les feux, les essuie-glaces ou le ventilateur.

Ne le voyez pas comme un simple interrupteur. C'est une interface intelligente qui fait le pont entre deux mondes :

• La Commande : Vous actionnez le commodo des phares (un signal très faible).
• La Puissance : L'UPC reçoit l'ordre et envoie le « gros » courant électrique (12V puissance) aux ampoules.

Si l'UPC déraille, l'ordre part bien de votre main, mais l'électricité n'arrive jamais à destination. Ou pire, elle arrive n'importe comment.

Boîtier UPC ou UCH : ne faites pas l'erreur !

C'est la confusion classique qu'on lit partout sur les forums. Beaucoup de propriétaires mélangent l'UPC et l'UCH et finissent par acheter la mauvaise pièce. Si les deux sont des calculateurs, ils ne gèrent ni la même zone, ni les mêmes pannes.

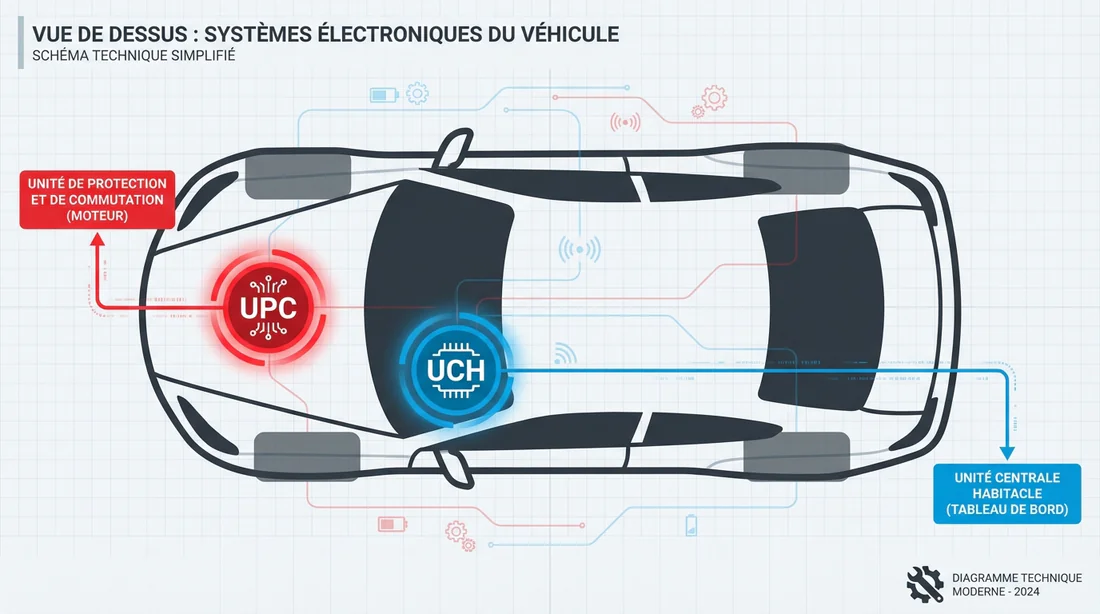

Pour faire simple : l'UPC vit dans le moteur et gère la puissance brute. L'UCH (Unité Centrale Habitacle) vit au chaud sous le tableau de bord et gère le confort et la sécurité (antivol).

Voici un tableau pour valider votre diagnostic et lever le doute :

Les 7 symptômes majeurs d'un boîtier UPC HS

Si votre UPC rend l'âme, vous allez vite le savoir. Les signes sont souvent spectaculaires, surtout sur les Renault Mégane 2, Scénic 2 et Clio 3 qui sont tristement célèbres pour ça.

• L'effet « Sapin de Noël » : C'est le plus visible. Des voyants s'allument et s'éteignent sans logique au tableau de bord (souvent ABS ou batterie), alors que tout fonctionne mécaniquement.
• Des problèmes d'éclairage fantômes. Vos feux de croisement restent allumés alors que vous avez retiré la carte et verrouillé la voiture. À l'inverse, impossible de les allumer en pleine nuit.
• Les essuie-glaces deviennent fous. Ils se mettent en route tout seuls par grand soleil ou refusent catégoriquement de s'arrêter. C'est le signe typique d'un court-circuit interne.
• Un démarrage impossible. Vous appuyez sur « Start », le tableau de bord s'allume, la colonne de direction se déverrouille, mais rien ne se passe sous le capot. Pas un bruit. Juste un « clic » ou le silence absolu, malgré une batterie chargée.
• Le ventilateur moteur est incohérent. Le motoventilateur tourne à fond dès le démarrage à froid, ou plus dangereux, il ne se déclenche jamais et provoque une surchauffe.
• La coupure moteur en roulant. C'est le symptôme critique. L'UPC coupe l'alimentation de la pompe à carburant ou des injecteurs en pleine conduite. Ça ne pardonne pas.
• Une perte de communication à la valise. Si votre garagiste branche l'outil de diagnostic (OBD), il n'arrive pas à « parler » au calculateur moteur. L'UPC ne fait plus le pont.

Pourquoi l'UPC tombe-t-il en panne ? (La cause n°1)

Pourquoi une pièce électronique censée durer la vie du véhicule lâche-t-elle si souvent ? La réponse est frustrante : l'eau.

Sur de nombreux modèles, l'UPC est placé juste en dessous de la baie de pare-brise. Avec le temps, les évacuations d'eau de pluie se bouchent avec des feuilles mortes et de la boue. L'eau monte, déborde et ruisselle directement sur le couvercle de l'UPC.

Cette infiltration crée de l'oxydation (le fameux vert-de-gris) sur les connecteurs en cuivre. Cette corrosion agit comme un isolant (le courant ne passe plus) ou crée des « ponts » électriques entre deux fils. Voilà pourquoi vos essuie-glaces se déclenchent tout seuls : l'eau fait contact à votre place.

Comment tester et diagnostiquer un UPC défectueux ?

Rangez votre diplôme d'ingénieur, vous n'en aurez pas besoin. Voici la marche à suivre avant d'acheter une pièce de rechange.

⚠️ Alerte Sécurité : Avant toute manipulation sur l'UPC, débranchez impérativement la borne négative (-) de votre batterie pour éviter tout court-circuit accidentel.

1. Faites une inspection visuelle. Démontez le cache plastique de l'UPC. Retirez les connecteurs un par un. Une odeur de plastique brûlé ? Du plastique fondu autour d'une broche ? Si c'est le cas, le boîtier est mort.
2. Inspectez les connecteurs (la preuve irréfutable). Regardez l'état des broches métalliques (mâles sur le boîtier, femelles sur les fiches). Si vous voyez de la poudre verte, blanche ou bleue, vous tenez votre coupable. L'oxydation bloque le contact.
3. Vérifiez les maxi-fusibles. Beaucoup l'ignorent, mais l'UPC cache des maxi-fusibles situés sous la platine électronique (il faut souvent sortir le boîtier pour les voir). Testez-les avec un multimètre en mode continuité. Un seul fusible grillé suffit à empêcher le démarrage ou la recharge batterie.

Solutions et prix : réparer ou remplacer ?

Diagnostic posé ? Vous avez trois options selon l'état de vos finances et de la pièce.

• Option 1 : Le nettoyage (0 – 15€)
  Si l'oxydation est légère et qu'aucune broche n'est cassée, la pièce est sauvable. Utilisez un spray Nettoyant Contact (type WD-40 Specialist ou Bardahl). Aspergez généreusement les connecteurs, brossez doucement avec une vieille brosse à dents, laissez sécher et remontez. Ça fonctionne une fois sur deux.

• Option 2 : Remplacement par l'occasion (50 – 150€)
  C'est souvent le meilleur compromis. Vous trouverez un UPC en casse ou sur internet.
  Attention : Vérifiez impérativement la référence sur l'étiquette (ex: N1, N2, N3 sur Mégane). Le niveau d'équipement doit correspondre, sinon adieu les anti-brouillards ou les lave-phares.

• Option 3 : Remplacement neuf (200 – 500€ + main d'œuvre)
  Chez le concessionnaire, la facture pique un peu car ils comptent souvent la recherche de panne et le montage. C'est la tranquillité d'esprit, mais sur une vieille voiture, ça dépasse parfois sa valeur vénale.

  💡

  Conseil Pro

  Contrairement à l'UCH, le boîtier UPC est généralement une pièce « Plug & Play » sur la plupart des véhicules (Mégane 2, Scénic 2, Clio 3). Cela signifie qu'il ne nécessite pas de reprogrammation complexe. Vous le branchez, et (si la référence est bonne) ça marche immédiatement.

Les pannes d'UPC sont impressionnantes par leur côté illogique, mais elles viennent souvent d'un bête problème d'humidité. Prenez le temps d'inspecter vos connecteurs : un peu de nettoyage peut vous éviter un remplacement coûteux.

Et surtout, une fois la réparation terminée, débouchez les évacuations d'eau de votre baie de pare-brise. Sinon, la nouvelle pièce subira exactement le même sort à la prochaine grosse averse.

FAQ

Où se trouve le fusible UPC ?

Sous le capot moteur, généralement à droite de la batterie, caché sous un cache plastique vissé ou clipsé. Attention, certains gros fusibles sont planqués sous la partie électronique du boîtier.

Faut-il reprogrammer un boîtier UPC d'occasion ?

Sur la majorité des modèles (Renault Mégane 2, Clio 3), non. L'UPC est « Plug & Play » et ne demande pas de codage, contrairement à l'UCH. Vérifiez juste la référence (N1, N2, N3) pour garder vos options.

Peut-on rouler avec un UPC HS ?

Non, c'est trop risqué. Vos phares, vos essuie-glaces ou même le moteur peuvent se couper en pleine conduite sans prévenir. Ne jouez pas avec votre sécurité.
