Rien. Vous tournez la clé, le tableau de bord s'illumine comme un sapin de Noël, mais le moteur refuse de craquer. Pire, ce voyant orange représentant un cadenas ou une clé reste allumé, voire clignote nerveusement. Vous voilà planté, peut-être sur un chantier ou au milieu d'un road-trip, à chercher désespérément « le fusible » responsable de ce blocage.
On ne va pas se mentir : le manuel utilisateur du Peugeot Boxer est souvent illisible quand on parle d'anti-démarrage. Vous ne trouverez pas un unique fusible magique étiqueté « anti-démarrage » qui, une fois changé, résoudra tous vos problèmes. L'architecture est plus vicieuse que ça.
Sur le Peugeot Boxer, il n'existe pas de fusible unique dédié à l'anti-démarrage. Le système repose sur l'alimentation des fusibles d'injection et du calculateur (généralement F16, F18 ou F22) situés dans le compartiment moteur (BSM). La panne vient souvent du relais R10 ou d'un défaut de masse sur le connecteur du calculateur, plutôt que du fusible lui-même.
Où se cache ce fameux fusible sur Peugeot Boxer ?
Pour redémarrer votre fourgon, il faut saisir une nuance importante : l'anti-démarrage n'est pas une pièce isolée. C'est une « poignée de main » numérique entre votre clé, le boîtier habitacle (BSI) et le calculateur moteur. Si l'un de ces trois larrons n'est pas alimenté, le véhicule se verrouille par sécurité.
Il faut donc inspecter deux zones stratégiques.

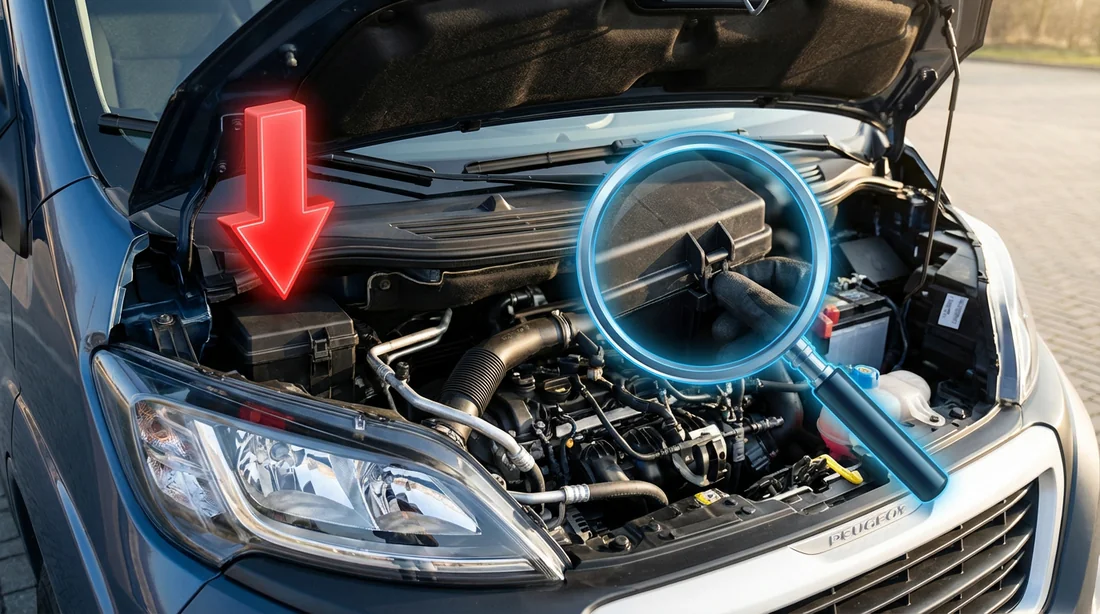

1. La boîte à fusibles moteur (BSM)
C'est là que se joue la grande majorité des pannes sur les moteurs Puma 2.2 HDI et les autres blocs courants du Boxer. Ce boîtier, qu'on appelle Boîtier de Servitude Moteur (BSM), dort sous le capot, côté conducteur.
Il abrite les fusibles de puissance qui nourrissent le calculateur moteur (souvent un Visteon DCU-102 sur les modèles récents) et les relais d'injection. Si ces fusibles ont sauté, le calculateur ne s'allume pas. S'il ne s'allume pas, il ne peut pas valider le code de votre clé. Résultat : blocage immédiat.
2. La boîte à fusibles habitacle (BSI)
Celle-ci se trouve dans la planche de bord, généralement à gauche du volant derrière un cache en plastique qui résiste toujours un peu trop. Les fusibles ici gèrent l'électronique intérieure, notamment le système de lecture de la clé (la bague transpondeur autour du Neiman). Si votre tableau de bord reste noir ou fait n'importe quoi, c'est ici qu'il faut jeter un œil.
Avant de démonter la moitié du fourgon, sortez votre multimètre et vérifiez la tension de la batterie. Une tension sous les 12V suffit à affoler l'électronique et à activer l'anti-démarrage par simple mesure de sécurité, même si tous vos fusibles sont nickel.
Le tableau des suspects : fusibles critiques pour le démarrage
Voici les fusibles à tester en priorité si votre Boxer fait le mort. L'emplacement exact peut varier légèrement entre un Boxer II et un III, mais ces positions restent les standards pour les soucis d'alimentation calculateur.
| N° Fusible | Ampérage | Rôle dans le démarrage |
|---|---|---|
| F16 | 7.5A ou 10A | Alimente le Calculateur Moteur et la bobine des relais. C'est souvent lui le premier responsable. |
| F18 | 7.5A | Gère la Gestion Moteur / Injection. Il alimente souvent la bobine du relais principal (R10). |
| F22 | 15A | Assure l'alimentation principale. Sur certains modèles, il envoie le jus aux injecteurs ou à la pompe. |
| F21 | 15A | Pompe à carburant (pompe de gavage). Si celui-ci grille, le démarreur tourne dans le vide car le gasoil n'arrive pas. |
Ne vous fiez pas juste à vos yeux. Un fusible peut sembler bon visuellement mais être coupé. Le test de continuité au multimètre (le fameux « bip ») est la seule méthode fiable.

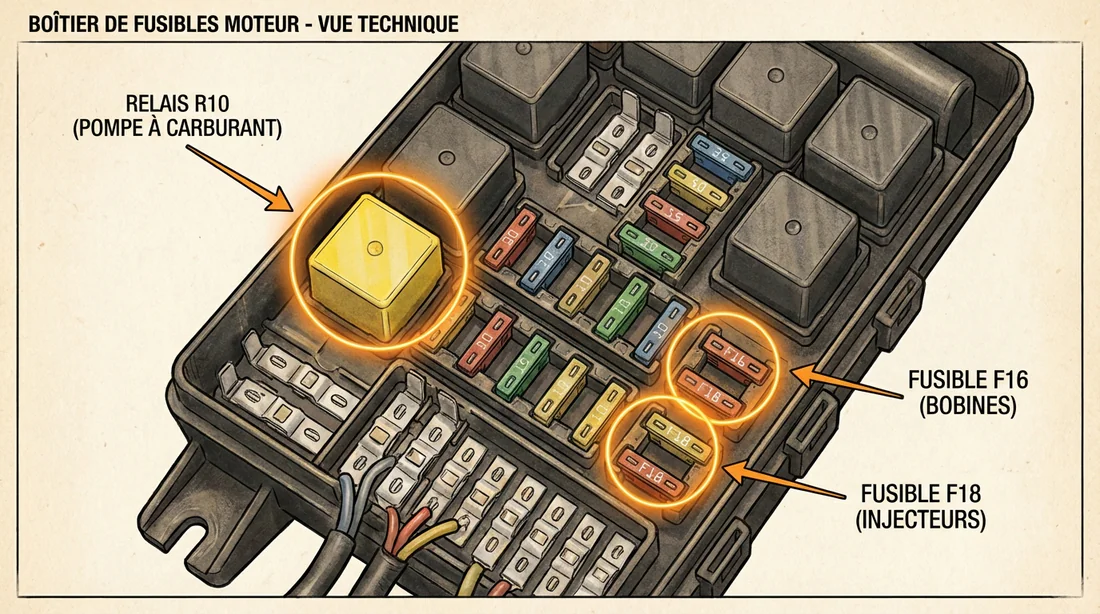

Le coupable qu'on oublie : Relais R10 et connecteurs pourris
Vous avez testé les F16, F18 et F22 et ils sont bons ? Pourtant, le moteur ne part toujours pas. Bienvenue dans la panne classique du Peugeot Boxer : le relais fantôme.
La mécanique est simple :
- Vous mettez le contact.
- Le calculateur envoie une masse pour coller le Relais R10 (souvent un petit cube noir ou jaune dans le BSM).
- Le relais claque (clic !) et envoie la puissance au reste du système.
Mais voici le vice caché :
Sur les Boxer III (surtout les 2.2 HDI), il y a un défaut d'étanchéité notoire sous le phare gauche. L'eau s'infiltre insidieusement dans le faisceau électrique et oxyde les fils, en particulier le fil de commande de masse ou le connecteur marron 48 voies. Conséquence : le relais R10 ne reçoit jamais l'ordre de s'activer.
Si vous n'entendez pas ce petit « clac » caractéristique du relais à la mise sous contact, le problème vient souvent du faisceau, pas du fusible.
Pour valider que le relais est en cause, on peut tenter de le shunter temporairement. Cela consiste à relier les bornes 30 et 87 avec un fil volant pour forcer le contact. Si le moteur démarre, vous tenez votre coupable. Attention, ne faites ça que si vous êtes à l'aise en électricité, le court-circuit pardonne rarement.
3 symptômes qui prouvent que ce n'est PAS un fusible
Avant de remplacer toute la boîte à fusibles, observez comment le véhicule réagit. Il essaie souvent de vous dire ce qui ne va pas :
- Le voyant « Cadenas » ou « Clé » clignote très vite : La clé n'est pas reconnue. Soit le transpondeur de la clé est mort (chute), soit l'antenne autour du Neiman est débranchée. Changer un fusible moteur n'y fera rien.
- Le démarreur tourne mais le moteur ne part pas : Si le voyant d'anti-démarrage s'éteint bien, la sécurité est levée. Le problème est ailleurs : le carburant n'arrive pas. Regardez du côté du relais de pompe de gavage et du fusible F21.
- Silence total au tour de clé : Les voyants s'allument mais le démarreur ne lance rien ? Le problème est en amont. Batterie à plat, démarreur HS ou le gros fusible de puissance (Maxi-fuse) près de la batterie qui a fondu.
Peut-on virer ou réinitialiser cet anti-démarrage ?
C'est la question que je reçois le plus souvent : « Comment je désactive ce truc pour rentrer chez moi ? »
Je vais être direct : on ne supprime pas l'anti-démarrage en retirant un simple fusible. Ce serait trop facile pour les voleurs. Le système est gravé dans le silicium du calculateur moteur. Sans le bon code, pas d'injection.
Cela dit, en cas d'urgence, vous avez quelques cartes à jouer :
- Testez le double de clé : La puce transpondeur de votre clé principale est peut-être juste fatiguée ou cassée.
- Inspectez la bague du Neiman : C'est l'anneau en plastique autour de la serrure. Vérifiez que son connecteur est bien clipsé. Parfois, les vibrations le délogent légèrement.
- L'option nucléaire (Reprogrammation) : Si le système est totalement HS, seul un passage à la valise (Diagbox) ou l'intervention d'un spécialiste pour un « IMMO OFF » sur le calculateur pourra tuer définitivement la sécurité. C'est radical, mais parfois nécessaire sur les vieux modèles capricieux.
FAQ
Quel fusible gère le démarreur sur un Boxer ?
Le démarreur a deux circuits. La puissance brute passe par un énorme fusible (Maxi-fuse, souvent 150A) directement sur la borne positive de la batterie ou juste à côté. La commande (le petit fil) passe par un fusible plus modeste dans le BSM (souvent F3 ou F4).
Pourquoi mon voyant anti-démarrage reste fixe ?
Si ça reste allumé sans clignoter ou si ça clignote, c'est une rupture de dialogue. Le BSI (habitacle) et le calculateur moteur ne se parlent plus. Tentez un « reset batterie » : débranchez la cosse négative 10 minutes, rebranchez, attendez 2 minutes sans rien toucher, puis mettez le contact. Parfois, l'électronique a juste besoin de redémarrer.
Où trouver le relais de pompe de gavage ?
Il est souvent intégré à la platine de la boîte à fusibles moteur (BSM) sur les modèles récents, ce qui le rend difficile à changer seul. Sur les plus anciens, c'était un relais séparé (souvent un boîtier Bitron noir ou marron) fixé sur la cloison pare-feu ou près de la batterie. Tendez l'oreille : il doit ronronner 2 ou 3 secondes quand vous mettez le contact.
Votre Boxer refuse toujours de démarrer après toutes ces vérifications ? Il est peut-être temps de faire appel à un pro pour un diagnostic électronique approfondi, car à ce stade, le tournevis ne suffira plus.
