Localisation précise du boîtier de préchauffage sur C3 1.4 HDi

Dénicher ce boîtier peut vite devenir agaçant si on ne sait pas exactement où poser les yeux. Il aime se cacher derrière des faisceaux de câbles ou le bac à batterie.

Sur le bloc moteur 1.4 HDi (le fameux DV4), le relais ne trône pas sur le dessus du moteur. Il est fixé verticalement sur la tôle du châssis, plus précisément sur le longeron avant gauche.

Pour mettre la main dessus :

1. Ouvrez le capot.
2. Mettez-vous face au moteur.

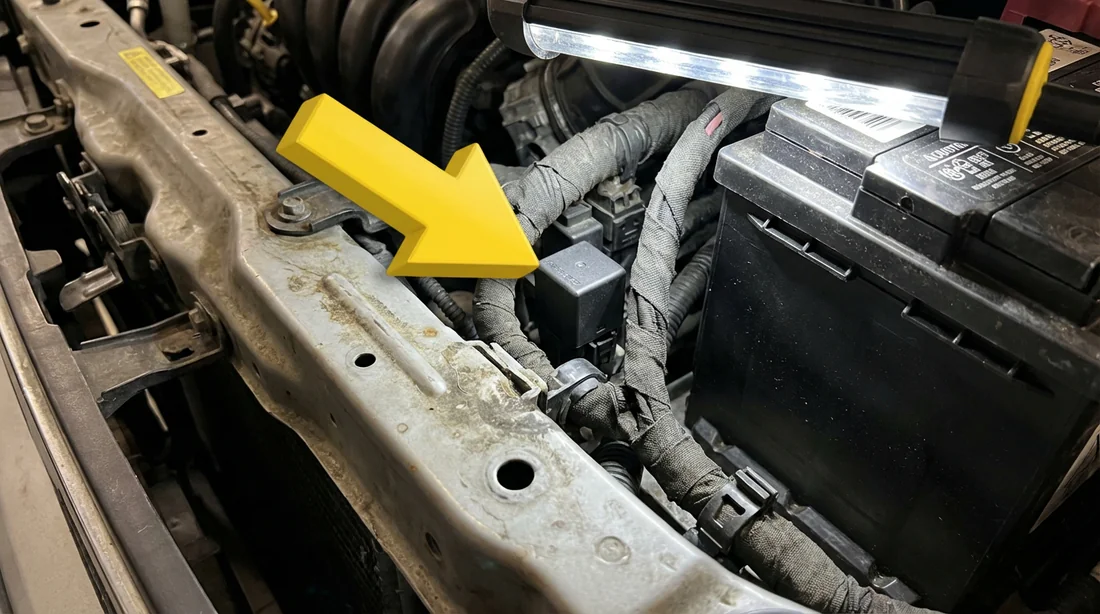

3. Regardez sur votre droite (côté conducteur), dans l'espace entre le phare avant gauche et la batterie.
4. Vous verrez le boîtier vissé sur la paroi métallique latérale.

Selon l'année de votre C3 (Phase 1 ou Phase 2), l'accès varie légèrement. Sur certains modèles, je vous conseille de déclipser le cache plastique derrière le phare ou de décaler un peu la batterie. Vos mains vous remercieront.

Comment identifier la pièce visuellement ?

Une fois la zone repérée, encore faut-il ne pas débrancher le mauvais composant. Heureusement, le relais de préchauffage a une apparence très standardisée chez PSA (Peugeot-Citroën).

Oubliez les listes techniques indigestes, voici ce que vous devez chercher :

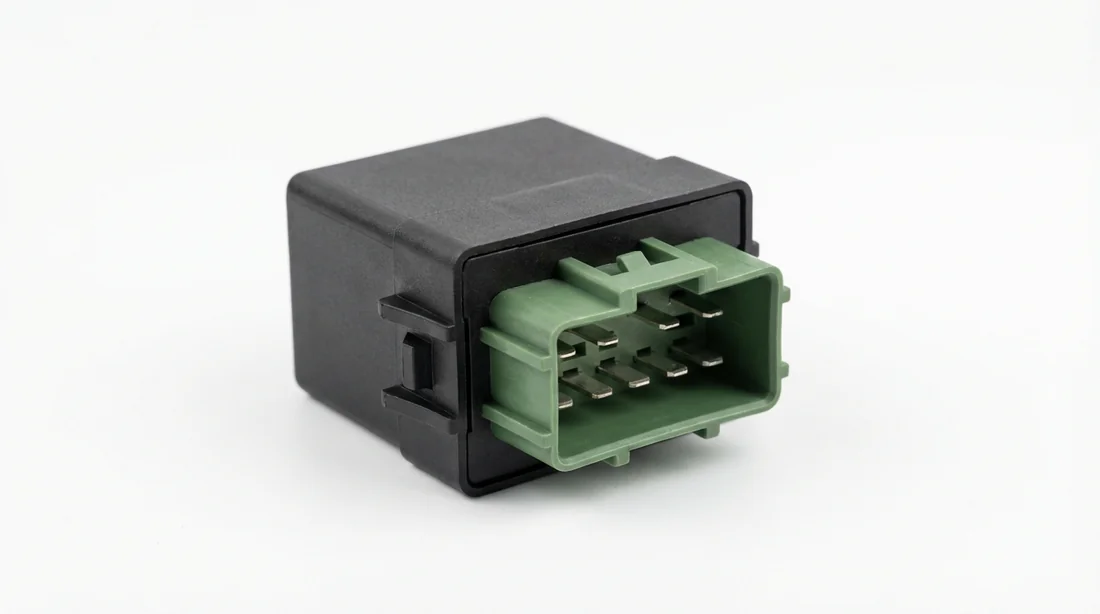

C'est un petit boîtier rectangulaire noir, à peu près de la taille d'un paquet de cigarettes court. Ce qui le trahit le plus souvent, c'est sa connectique : il possède un connecteur large et unique, presque toujours de couleur verte (parfois noire sur les modèles très récents) sécurisé par un loquet rouge ou jaune.

Niveau fixation, il tient par un simple écrou de 10 mm ou se trouve juste clipsé sur une patte métallique. Si vous frottez un peu la crasse, vous lirez souvent Cartier, Nagares, Valeo ou Bosch gravé sur le plastique.

Symptômes d'un relais de préchauffage HS (vs Bougies)

Pourquoi cherchez-vous cette pièce aujourd'hui ? Probablement parce que le démarrage à froid est un calvaire. Si le relais est mort, les bougies ne reçoivent jamais l'ordre de chauffer la chambre de combustion.

Les signes qui ne trompent pas :

• Le démarrage est laborieux à froid : Le démarreur tourne, insiste, mais le moteur met du temps à "craquer".
• Fumée blanche ou grise : Une fois le moteur lancé, une fumée âcre sort de l'échappement. C'est le signe typique du gasoil mal brûlé.
• Voyant moteur : Le voyant « Défaut moteur » ou le message « Système antipollution défaillant » s'invite au tableau de bord.

Le fameux code défaut P1351

C'est ici que la majorité des bricoleurs se font avoir. Si vous avez branché une valise de diagnostic (OBD), vous avez sans doute vu apparaître le code P1351.

L'intitulé ressemble souvent à : « Circuit relais préchauffage – Cohérence ».

3 étapes pour tester le relais avant de le remplacer

Ne changez jamais une pièce à l'aveugle. Vérifions ensemble si le boîtier fait son travail.

Étape 1 : Vérification de l'alimentation (Fusible)

Avant d'accuser le relais, assurez-vous qu'il est alimenté. Le système de préchauffage est gourmand en énergie.

• Ouvrez la boîte à fusibles du compartiment moteur (souvent appelée BM34 ou BSM).
• Repérez le maxi-fusible de puissance (généralement un 40A ou 60A).
• Si ce fusible a sauté, le relais ne peut physiquement pas fonctionner. Remplacez-le et voyez si ça tient.

Étape 2 : Le test du « Clac » (Auditif)

C'est le test le plus rudimentaire, mais il donne une bonne indication. Vous aurez besoin d'un ami pour tourner la clé.

1. Placez votre oreille (ou votre main) près du relais, côté conducteur.
2. Demandez à votre assistant de mettre le contact (sans démarrer).
3. Vous devez entendre un « CLAC » net et franc au moment où le contact est mis.
4. Quelques secondes après (selon la température extérieure), un second « CLAC » doit se faire entendre (le relais coupe l'alimentation).

Si c'est le silence radio, le relais n'est pas commandé ou sa bobine interne a rendu l'âme.

Étape 3 : Le test au multimètre (Tension sortie)

Pour être sûr à 100 %, il faut valider que le courant sort bien vers les bougies.

1. Réglez votre multimètre sur Volts DC (20V).
2. Débranchez le connecteur d'une des bougies de préchauffage sur le moteur (l'accès est parfois pénible derrière le bloc, courage).
3. Mettez la pointe rouge du multimètre dans le connecteur de la bougie (côté faisceau) et la pointe noire sur une masse (le pôle négatif de la batterie ou une partie métallique du moteur).
4. Mettez le contact.
5. Vous devez lire ~12 Volts pendant quelques secondes. Si vous avez 0V alors que le fusible est bon et que le relais claque, les contacts internes du relais sont probablement charbonnés.

Comment changer le relais de préchauffage (Tuto Express)

Le diagnostic est confirmé ? Le changement est enfantin.

Temps estimé : 10 minutes
Difficulté : 1/5

1. Sécurité d'abord : Débranchez la cosse négative (-) de votre batterie. On ne travaille pas sur l'électrique sous tension.
2. Accès : Si nécessaire, dévissez le phare ou retirez le cache batterie pour libérer de l'espace.
3. Déconnexion : Tirez la languette de verrouillage (rouge ou jaune) du connecteur vert, puis débranchez la prise.
4. Démontage : Dévissez l'écrou de maintien (généralement une clé de 10) ou déclipsez simplement le boîtier du longeron.
5. Remplacement : Montez la nouvelle pièce, rebranchez la fiche, et reconnectez la batterie.

Tableau récapitulatif : Prix et Références

Le prix d'un relais reste raisonnable. Voici à quoi vous attendre en caisse :

Un problème de démarrage sur une C3 1.4 HDi n'est pas une fatalité. En localisant ce petit boîtier noir sur votre longeron avant gauche, vous avez déjà fait la moitié du chemin.

Gardez bien en tête le piège du code défaut P1351 : il ne condamne pas automatiquement le relais. Prenez ces cinq minutes pour tester l'alimentation électrique avant de commander la pièce. C'est souvent le meilleur moyen d'économiser 50 euros.

FAQ

Le relais de préchauffage a-t-il un fusible ?

Oui, vérifiez toujours le maxi-fusible (souvent 40A ou plus) dans le compartiment moteur (BM34) avant de changer le relais. C'est la cause numéro un des pannes « bêtes ».

Peut-on rouler avec un relais de préchauffage HS ?

Sur un HDi moderne à injection directe, oui. Le moteur démarrera quand même, sauf par grand froid polaire. Mais attention : le démarrage sera plus rude, le moteur claquera davantage à froid et vous encrasserez votre moteur inutilement.

Pourquoi ma C3 fume blanc au démarrage ?

C'est le symptôme d'une mauvaise combustion du gasoil à froid. Si le cylindre n'est pas assez chaud (à cause d'un relais défaillant ou de bougies HS), le gasoil ne brûle pas totalement et finit par sortir sous forme de vapeur blanche ou grise.

Quelle est la différence entre le relais et les bougies ?

Voyez le relais comme l'interrupteur intelligent qui commande le courant fort. Les bougies, elles, sont les résistances physiques vissées dans le moteur qui chauffent les cylindres. Le relais pilote les bougies. Si le chef (le relais) ne donne pas l'ordre, les ouvriers (les bougies) ne travaillent pas.

Et vous, avez-vous réussi à localiser ce fameux boîtier vert ? Dites-nous en commentaire si le changement a réglé vos soucis de démarrage !
