Vous tenez votre clé dynamométrique d'une main, le joint de culasse neuf de l'autre, et vous avez probablement la boule au ventre. C'est normal. Une erreur à cette étape ne pardonne pas : vis cassée net dans le bloc, culasse vrillée ou un joint qui "claque" de nouveau après 500 kilomètres.
Le vrai piège ? Internet. La plupart des fiches techniques confondent joyeusement le 1.4 essence avec le 1.4 HDi, ou mélangent les différentes générations de moteurs Peugeot. Si vous appliquez les couples du diesel sur votre bloc essence, vous courez à la catastrophe.
Voici les données constructeurs vérifiées pour votre Peugeot 207 essence, triées par code moteur, pour que vous puissiez remonter votre haut moteur sans sueurs froides.
Pour une Peugeot 207 1.4 essence (moteur TU3A/TU3JP 75ch), le couple de serrage de la culasse s'effectue en deux passes. Passe 1 : serrage à 20 N.m (2 daN.m). Passe 2 : serrage angulaire à 240° (réalisable en 2 fois 120°). L'ordre de serrage doit impérativement suivre une spirale débutant par les vis centrales. Attention : remplacez systématiquement les vis et graissez-les légèrement sous tête et sur le filetage.
Identification de votre moteur 1.4 essence
Avant de toucher à la moindre vis, regardez ce que vous avez sous les yeux. L’appellation "207 1.4 essence" est trompeuse car elle cache trois mécaniques radicalement différentes.
Jetez un œil à votre carte grise (code VIN) ou à la plaque moteur :
- Le TU3A / TU3JP (75 ch) : C'est le bloc à 8 soupapes le plus courant. Un moteur "historique" de PSA, rustique et costaud.
- Le ET3J4 (90 ch) : La version 16 soupapes du bloc précédent. Plus performant, il reste techniquement très proche du TU3.
- Le VTi (95 ch) – Moteur EP3 : Ici, on change de monde. Ce moteur issu de la collaboration BMW/PSA n'a rien à voir avec les deux autres (distribution à chaîne, technologies complexes). Ses couples de serrage sont spécifiques.
Conseil Pro
Si vous tombez sur une documentation qui ne précise pas le code moteur, fuyez. Une valeur unique pour "toutes les 207", c'est un mythe dangereux qui casse des moteurs.
Tableau des couples de serrage par moteur
Voici les valeurs officielles pour chaque variante. Pour rappel, le serrage se fait toujours moteur froid.
| Type Moteur | Puissance | Passe 1 (Pré-serrage) | Passe 2 (Serrage Angulaire) |
|---|---|---|---|
| TU3A / TU3JP | 75 ch (8s) | 20 N.m | 240° |
| ET3J4 | 90 ch (16s) | 20 N.m | 240° |
| EP3 (VTi) | 95 ch | 30 N.m | 90° + 90° (180° total) |
Lâchez votre calculatrice : le couple final est déterminé par l'angle, et non par une valeur en Newton-mètre. Ne tentez jamais de convertir les 240° en N.m. Cela dépendrait trop des frottements (vis huilée ou sèche). Respectez l'angle, c'est la seule mesure fiable de la tension de la vis.
Ordre de serrage de la culasse (Schéma Escargot)
La force ne fait pas tout, la répartition de la charge est vitale pour la planéité. Vous devez chasser les contraintes du centre vers l'extérieur pour "étaler" le joint correctement, un peu comme on maroufle un autocollant.
Imaginez une spirale (ou un escargot) :
- Attaquez par les 2 vis centrales.
- Tournez autour en vous éloignant progressivement vers les extrémités gauche et droite.
- Terminez toujours par les vis les plus extérieures.
Si vous serrez d'abord les extrémités, vous emprisonnez une "bosse" de matière au centre. Résultat : votre culasse en aluminium se déformera irrémédiablement dès la première chauffe.
Méthode pas-à-pas pour réussir son serrage
Avoir les chiffres est une chose, avoir le "coup de main" en est une autre. Voici comment opérer comme un pro dans votre garage.
1. Préparation du bloc et des vis (Non négociable)
C'est l'étape que la majorité des mécanos du dimanche négligent, ce qui cause des échecs prématurés.
D'abord, nettoyez les puits. Les trous taraudés dans le bloc moteur doivent être cliniques et secs. Un coup de soufflette ou un chiffon fin au bout d'un tournevis fera l'affaire. Soyez paranoïaque : si de l'eau ou de l'huile stagne au fond, le serrage de la vis créera une pression hydraulique capable de fendre le bloc moteur en fonte.
Ensuite, lubrifiez. Utilisez des vis neuves (c'est obligatoire). Huilez légèrement le filetage et la face d'appui sous la tête de vis avec de l'huile moteur propre. Essuyez le surplus : elles doivent être grasses, pas dégoulinantes.
2. L'application du serrage angulaire
Pour le moteur TU3 (240°), faire le mouvement en une seule fois relève de l'exploit physique et manque souvent de précision si vous n'avez pas assez de recul.
- Le Pré-serrage : Réglez votre clé dynamométrique sur 20 N.m. Serrez les 10 vis dans l'ordre escargot. Vérifiez le "clic" sur chaque vis une seconde fois pour être sûr.

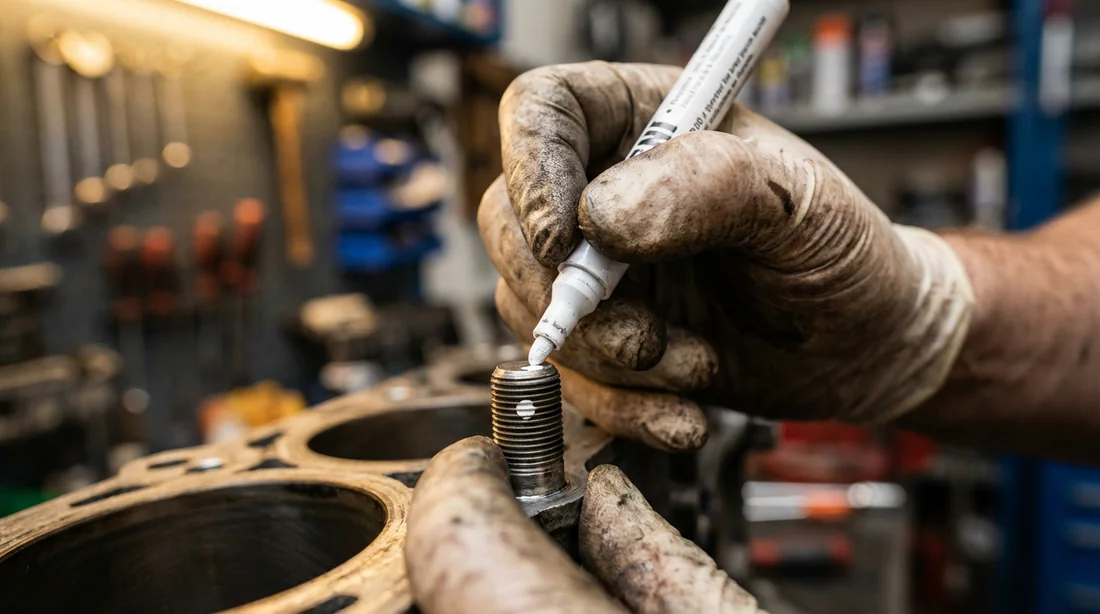

- Le Marquage : Si vous n'avez pas de cadran angulaire, faites une marque au feutre blanc (ou au correcteur liquide) sur la tête de chaque vis à « 12h » (face à vous). Faites une marque correspondante sur la culasse.
- L'Angulaire : Pour atteindre 240°, je vous conseille de procéder en deux étapes de 120° (deux fois deux pans d'écrou si c'est du 6 pans, ou 1/3 de tour).
- Passez une première fois à 120° sur toutes les vis (toujours en escargot).
- Passez une seconde fois à 120° sur toutes les vis.
- Total = 240°. Vos repères blancs vous confirmeront que tout le monde a tourné de la même valeur.
Autres couples de serrage utiles lors du remontage
Puisque vous remontez le haut moteur, ne perdez pas de temps à chercher les autres valeurs critiques :
- Chapeaux de paliers d'arbre à cames (TU3) : Allez-y mollo. Serrage à 10 N.m. C'est de l'alu, ça foire à une vitesse impressionnante.
- Poulie d'arbre à cames : Serrez à 45 N.m pour les vis M10. Si vous avez des vis M12, montez à 80 N.m (vérifiez le diamètre avant de forcer).
- Pompe à eau : Entre 15 et 20 N.m selon le type de joint.
- Couvre-culasse (Cache-culbuteurs) : Juste 5 à 10 N.m. Inutile d'écraser le joint : l'étanchéité se fait par le caoutchouc. Un serrage excessif déforme le couvre-culasse et crée, paradoxalement, des fuites.
- Galet tendeur de distribution : 22 N.m.
Les erreurs qui tuent votre joint neuf
Même avec les bons couples, trois erreurs classiques peuvent ruiner votre travail :
- Zapper la rectification : Une culasse se déforme en chauffant. Si vous changez le joint sans faire contrôler la planéité (éprouvage/surfaçage) chez un pro, le nouveau joint ne plaquera pas correctement. C'est un pari risqué que vous allez probablement perdre.
- Réutiliser les vis : Les vis de culasse modernes sont "élastiques". Elles s'étirent lors du serrage angulaire pour agir comme un ressort. Une fois démontées, elles ont perdu cette propriété. Si vous les remontez, elles casseront net ou ne maintiendront pas la pression.
- Le serrage à chaud : Ne tentez jamais de resserrer une culasse sur un moteur chaud. L'aluminium dilaté fausse totalement la lecture du couple et vous risquez d'arracher les filets du bloc.
FAQ
Faut-il resserrer la culasse après 1000 km sur une 207 ?
Non, c'est fini cette époque. Sur les moteurs TU3 et ET3 équipés de joints modernes et serrés avec la méthode angulaire, aucun resserrage n'est nécessaire. Cette pratique concernait les anciens joints en amiante/fibre qui se tassaient énormément.
Quelle douille utiliser pour les vis de culasse ?
Peugeot utilise quasi exclusivement du Torx Mâle. Il vous faudra généralement une douille E14 (parfois E12 selon l'année). Vérifiez absolument que votre embout est de qualité (Facom, KS Tools, etc.) : une tête de vis foirée au fond de la culasse est un cauchemar absolu à extraire.
Peut-on vraiment réutiliser les anciennes vis de culasse ?
Je vous le déconseille fortement. C'est une économie de bouts de chandelle. Cependant, si vous êtes coincé au milieu du désert sans pièces de rechange : mesurez la longueur sous tête de chaque vis. Si elle dépasse la tolérance maximale indiquée par le constructeur (souvent 176.5 mm max pour le TU3, à vérifier sur la RTA), la vis est morte. Dans le doute, investissez les 30€ dans un jeu neuf.
