Les symptômes qui ne trompent pas

Avant de sortir la caisse à outils, vérifions ensemble que votre diagnostic tient la route. Une courroie accessoire en fin de vie sur un RAV4 envoie des signaux clairs :

• Le sifflement aigu à froid est le signe le plus courant. C'est le cri d'une courroie détendue ou « glacée », dont le caoutchouc durci n'adhère plus aux poulies.
• Des craquelures visuelles sur la partie striée indiquent que le remplacement est imminent (et aurait dû être fait il y a 5 000 km).
• Si la direction assistée devient lourde par intermittence, c'est que la courroie patine et n'entraîne plus la pompe correctement.
• Le voyant batterie qui s'allume signifie que l'alternateur ne charge plus car la courroie a probablement cassé ou sauté.

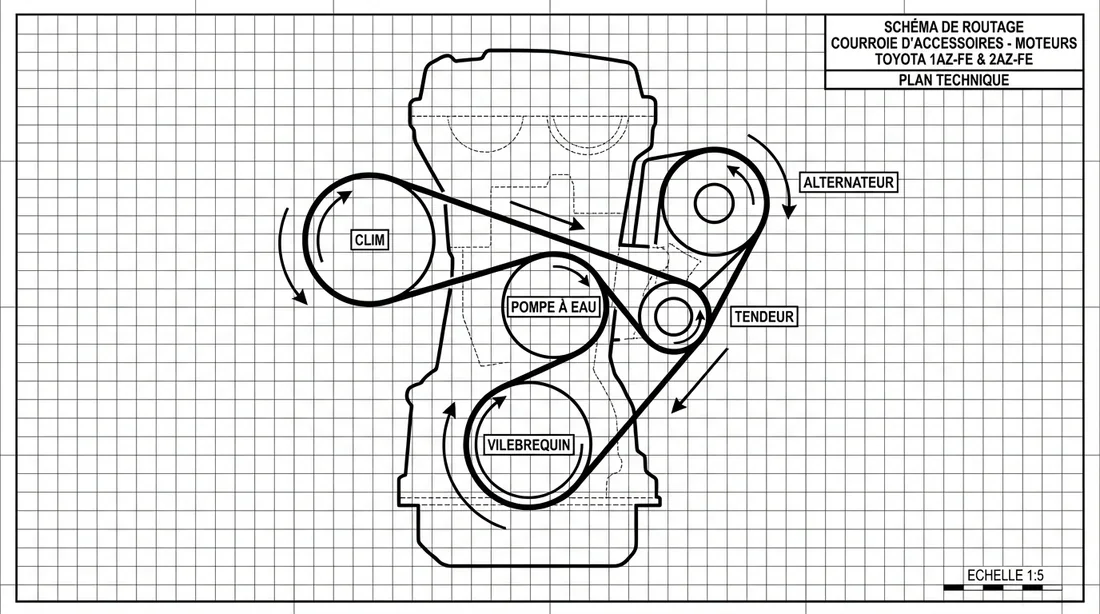

Schéma de montage courroie accessoire RAV4 (Moteurs 1AZ-FE & 2AZ-FE)

C'est l'étape critique. Ce schéma s'applique aux Toyota RAV4 de deuxième génération (2000-2005) et de troisième génération (2006-2012), spécifiquement ceux équipés des blocs essence VVTi 2.0L (1AZ-FE) et 2.4L (2AZ-FE).

Le cheminement de la courroie doit respecter scrupuleusement cet ordre (suivez le sens de déroulement) :

1. La courroie part de la Poulie de Vilebrequin (Damper – la plus grosse tout en bas).
2. Elle remonte vers l'avant du véhicule pour attraper le Compresseur de Climatisation.
3. Elle grimpe ensuite vers l'Alternateur (situé en haut).
4. Elle redescend pour passer sous le galet lisse de la Pompe à Eau.
5. Elle remonte vers la Pompe de Direction Assistée.
6. Enfin, le dos de la courroie (la partie lisse) vient s'appuyer sur le Galet Tendeur Hydraulique pour assurer la tension du système.
   💡

   Conseil Pro

   Sur ces moteurs, ne confondez pas ce schéma avec celui des versions diesel (D-4D) qui n'a rien à voir. Ici, la pompe à eau est bien entraînée par la courroie accessoire, et non par la distribution.

Outils et pièces : ne commencez pas sans ça

L'accès est un enfer sur le RAV4, ne nous voilons pas la face. L'improvisation va vous coûter des heures. Assurez-vous d'avoir ce matériel précis :

• Une clé à douille ou clé mixte de 19 mm pour agir sur l'écrou du tendeur.
• Une barre de force (ou une rallonge) car le vérin hydraulique du tendeur est extrêmement ferme. Sans levier, vous allez souffrir.
• Une nouvelle courroie (référence standard type 7PK1930 ou 7PK1935 – 7 nervures). Vérifiez toujours la compatibilité avec votre immatriculation avant de démonter.
• Un tournevis plat et une clé de 10 mm pour retirer les fixations du pare-boue.
• Un cric et une chandelle pour lever l'avant droit en toute sécurité.

Étapes de remplacement (Tutoriel Pas à Pas)

Suivez ces étapes avec méthode. La précipitation ici se paie cash en doigts écorchés.

1. Préparation et accès (La ruse du passage de roue)

Ne tentez pas de tout faire par le haut, c'est un calvaire inutile.
Levez l'avant droit du véhicule et posez-le sur une chandelle (sécurité d'abord). Retirez la roue avant droite, puis démontez le pare-boue en plastique. D'un coup, vous avez une vue royale sur la poulie damper et le bas du moteur. C'est le secret pour passer la courroie sur les poulies inférieures sans devenir fou.

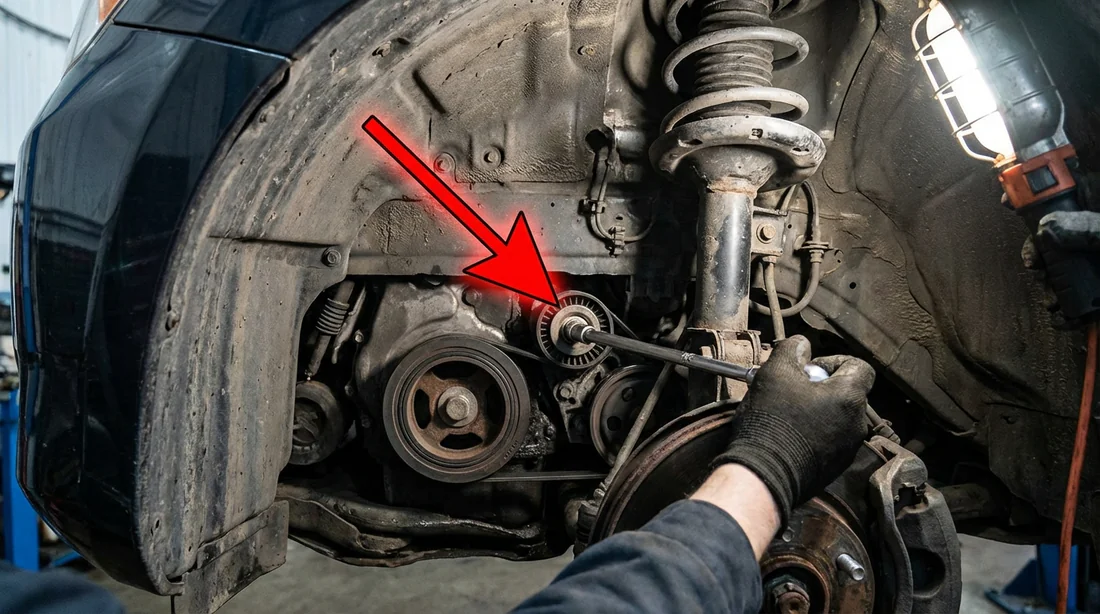

2. Détente du galet tendeur

C'est le moment technique. Le galet tendeur possède un « faux écrou » moulé dans la masse, conçu uniquement pour la détente.

1. Placez votre clé de 19 mm sur cet écrou moulé sur le bras du tendeur.
2. Poussez lentement mais fermement dans le sens horaire (comme pour visser).
3. Attention : ne faites pas d'à-coups. C'est un vérin hydraulique, il faut lui laisser le temps de chasser l'huile pour se comprimer.
4. Une fois le tendeur comprimé, la courroie devient lâche. Sortez-la d'une poulie accessible (je commence souvent par l'alternateur).
   💡

   Conseil Pro

   Attention à vos doigts ! Tant que la courroie n'est pas retirée, maintenez la clé comme si votre vie en dépendait. Si elle ripe, le tendeur revient violemment en position initiale avec une force capable de causer de graves blessures.

3. Pose de la nouvelle courroie

Comparez toujours la longueur de l'ancienne et de la nouvelle courroie avant la pose.
Pour le remontage :

1. Engagez la courroie sur les poulies du bas (Vilebrequin et Compresseur Clim) en passant par votre accès de roue.
2. Remontez vers la pompe à eau et la direction assistée.
3. Vérifiez bien que la courroie passe sur le galet tendeur (dos de la courroie contre le galet).
4. Gardez une poulie facile d'accès (l'alternateur est idéal) pour la fin.
5. Comprimez à nouveau le tendeur (clé de 19 mm, sens horaire) et glissez la courroie sur la dernière poulie.
6. La vérification qui sauve : Inspectez chaque poulie à la lampe torche. Les nervures de la courroie doivent être parfaitement alignées dans les gorges. Un décalage d'une seule strie, et c'est la destruction de la courroie assurée en quelques kilomètres.

Données techniques et couples de serrage

Voici les chiffres constructeur pour un montage propre et durable.

Au secours, ça ne marche pas ! (Dépannage)

Même avec une courroie neuve, il arrive que le résultat ne soit pas parfait.

Pourquoi ça siffle encore ?

C'est frustrant, mais si le bruit persiste avec du neuf, regardez ailleurs :

• Le galet tendeur est peut-être fatigué. Si le vérin hydraulique ne pousse plus assez fort, la tension est insuffisante. Il faut changer le bloc complet.
• Vous avez monté une courroie bas de gamme. Les caoutchoucs premier prix adhèrent parfois mal. Prenez du Gates, Continental ou SKF, ça évite bien des soucis.
• La poulie débrayable d'alternateur est grippée. Sur le RAV4, cette poulie a un mécanisme de roue libre. S'il est bloqué, cela crée des vibrations et des bruits parasites.

La courroie neuve semble trop courte

C'est la panique classique du mécanicien du dimanche. Vous jureriez qu'il manque 2 centimètres.

• D'abord, vérifiez que vous avez poussé le tendeur vraiment à fond (la course est plus longue qu'on ne le pense).
• Ensuite, assurez-vous que la courroie est bien au fond des gorges de toutes les poulies. Si elle chevauche un bord quelque part, vous perdez de la longueur précieuse.
• Enfin, revérifiez votre cheminement : passer du mauvais côté de la pompe à eau est l'erreur qui « raccourcit » virtuellement la courroie.

FAQ

Quand faut-il vraiment changer cette courroie ?

Toyota recommande 100 000 km, mais l'âge compte autant que le kilométrage. Dès que vous voyez des craquelures ou que ça siffle en permanence, n'attendez pas la panne. 6 ans est souvent le point de bascule.

Combien coûte l'opération ?

Si vous le faites vous-même, un kit de qualité (courroie + galets) vous coûtera entre 40 € et 80 €. En garage, préparez-vous à une facture entre 150 € et 200 € avec la main-d'œuvre.

Comment repérer un galet tendeur HS ?

Regardez le bras du tendeur moteur tournant (au ralenti). S'il sautille frénétiquement ou si vous entendez un grognement métallique venant du roulement, il est mort.

La pompe à eau est-elle sur la distribution ou l'accessoire ?

Sur les moteurs essence 1AZ et 2AZ du RAV4, c'est bien la courroie accessoire (serpentine) qui entraîne la pompe à eau. Une rupture de courroie, c'est l'arrêt immédiat du refroidissement moteur. Ne roulez pas sans !

C'est tout bon ? Alors nettoyez vos outils, fermez le capot et profitez du silence de votre moteur. Bonne route !
