Vous êtes coincé sous votre voiture, une boîte de vitesses cassée entre les mains, et les forums internet vous donnent la migraine avec leurs avis contradictoires. Trouver des informations fiables pour réparer ou préparer une ancienne sportive du groupe PSA relève souvent du parcours du combattant. Ce guide technique remet les choses à plat. Nous allons vous aider à différencier, réparer ou adapter ces transmissions mythiques sans commettre d'erreur ruineuse.
La principale différence entre une boîte de vitesse BE3 et BE4 réside dans le mécanisme d'embrayage et le carter. La BE3 utilise un embrayage mécanique à câble (poussé ou tiré), tandis que la BE4, plus récente, adopte souvent une commande hydraulique avec butée concentrique et un carter renforcé.
Présentation technique des boîtes PSA : BE3 vs BE4
Ces deux boîtes manuelles ont forgé l'histoire du groupe PSA (Peugeot/Citroën). Elles ont équipé des millions de véhicules, de la citadine nerveuse à la berline familiale. Leur réputation de robustesse n'est plus à faire.
Pourtant, sous un ADN commun et une ressemblance extérieure frappante, plusieurs années d'ingénierie séparent ces deux générations. Aujourd'hui, mettre la main sur la documentation d'origine tient du miracle. Faire la distinction entre ces modèles devient un vrai casse-tête pour les passionnés.
L'erreur classique consiste à acheter une boîte d'occasion sur un coup de tête pour s'apercevoir au moment du montage que les fixations ne correspondent pas. Comprendre la philosophie mécanique de chaque modèle reste la première étape d'une réparation réussie.
Les 4 différences techniques majeures
Oubliez les approximations. Pour identifier la transmission posée sur votre établi, regardez précisément ces quatre zones mécaniques.
Le système de commande d'embrayage

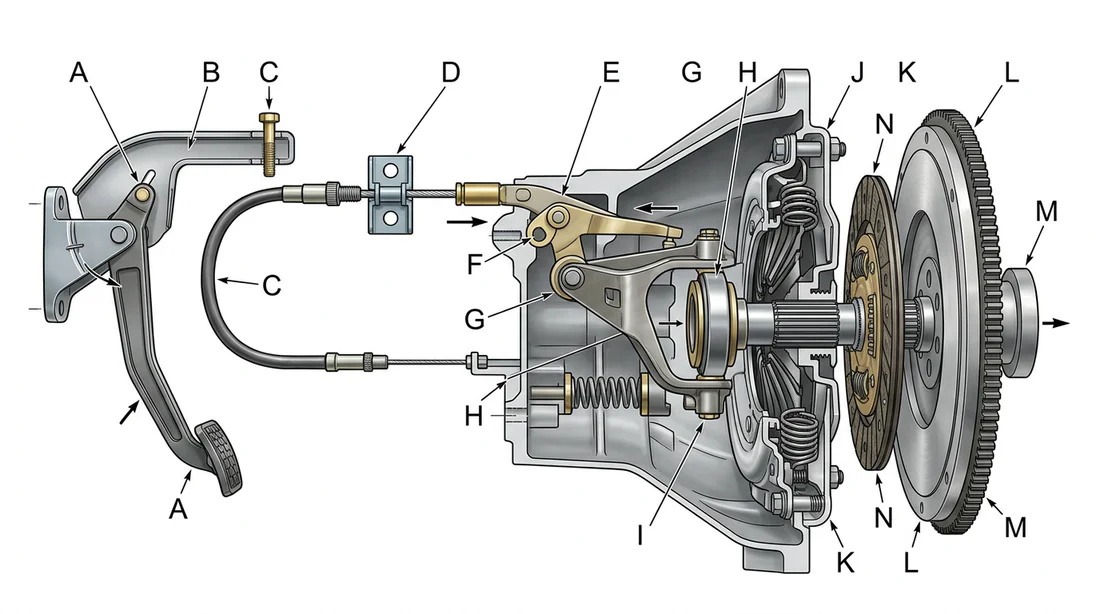

C'est le nerf de la guerre et la vraie ligne de démarcation entre les deux conceptions. La BE3 s'appuie sur une classique fourchette d'embrayage actionnée par un câble. Selon le moteur, comme sur la légendaire Peugeot 205 GTI, on tombe sur un mécanisme poussé ou un mécanisme tiré.

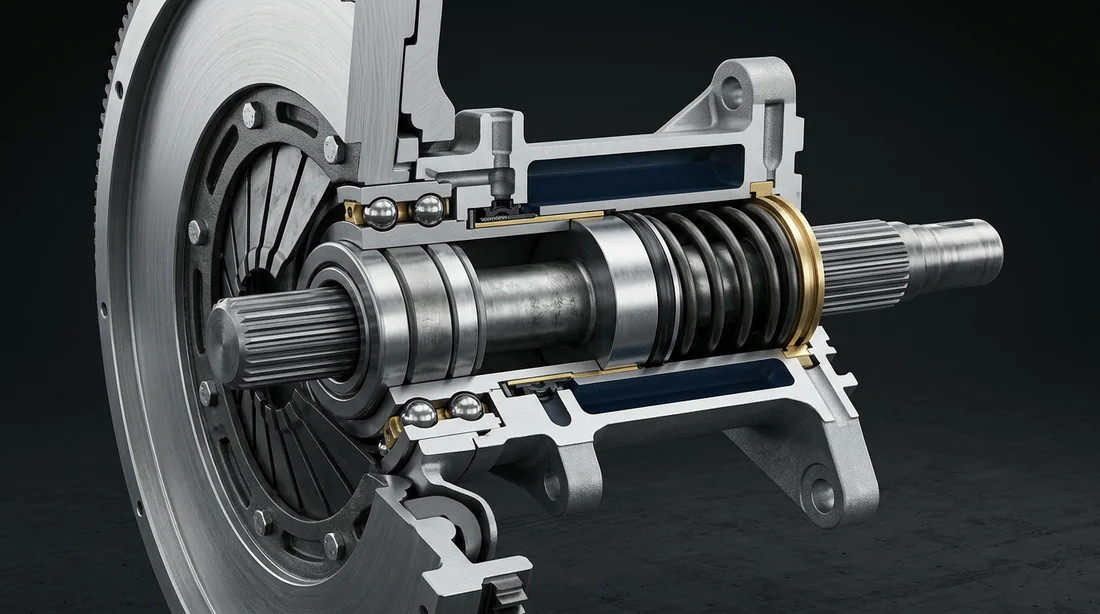

La BE4 marque une modernisation brutale. Elle abandonne la fourchette classique au profit d'une butée concentrique hydraulique fixée directement sur l'arbre primaire.
Le gain en confort est indéniable avec une pédale nettement plus souple et un rattrapage de jeu automatique. Le revers de la médaille concerne l'accessibilité. En cas de fuite de la butée, vous n'avez pas le choix, il faut tomber la boîte complète.
L'architecture du carter et de la cloche
La fonderie a logiquement évolué avec les nouveaux blocs moteurs. Le carter de boîte de la BE4 arbore des nervures renforcées, pensées pour encaisser les torsions sous forte charge.
C'est du côté de la cloche d'embrayage que les modifications sautent aux yeux. Sur la BE4, de nouveaux perçages apparaissent pour fixer la butée hydraulique et s'aligner avec les familles de moteurs récentes (TU, EW et DW).
Les points de fixation des supports moteurs et de la masse bougent également de quelques centimètres. Un œil distrait passera à côté de ces détails avant de bloquer sur un accouplement impossible.
L'étagement des rapports et la pignonnerie
Si la conception interne garde le même esprit, PSA a recalibré la BE4 pour encaisser le couple massif des moteurs diesels HDi. La métallurgie des pignons monte d'un cran.
Faites très attention aux cannelures de l'arbre primaire. Sur la BE4, elles diffèrent parfois totalement. Vous ne pourrez physiquement pas emboîter un disque d'embrayage d'ancienne génération.
L'étagement des rapports de pont a aussi pris de la longueur sur les versions BE4, histoire de gratter quelques décilitres de carburant. À l'inverse, une BE3 d'ancienne génération offre des rapports plus courts et agressifs, un régal pour les amateurs de rallye.
La tringlerie et la sélection des vitesses
Historiquement, the BE3 fait confiance à une tringlerie par barres rigides métalliques. C'est direct, très mécanique, mais cela prend irrémédiablement du jeu au niveau des rotules avec les années.
La BE4 suit la mode des habitacles modernes avec des commandes par câbles. Ce système a le mérite d'isoler le levier de vitesses des vibrations du moteur.
La sélection gagne alors en douceur et en précision. Ne négligez pas ce point si vous montez une voiture pour la piste. Adapter un système à câbles sur une caisse taillée pour des biellettes demande de sacrées compétences en soudure.
Tableau comparatif strict
Pour vous faire gagner du temps en atelier, voici les caractéristiques clés de chaque modèle.
| Caractéristique technique | Boîte de vitesses BE3 | Boîte de vitesses BE4 |
|---|---|---|
| Type d'embrayage | Câble (Fourchette poussée ou tirée) | Hydraulique (Butée concentrique) |
| Commande de sélection | Barres et biellettes rigides | Câbles souples (majoritairement) |
| Modèles phares | 205, 309, 405, 306 (Phase 1) | 206, 307, Xsara, Partner/Berlingo |
| Résistance au couple | Modérée (profilée essence) | Élevée (renforcée HDi) |
Peut-on monter une boîte BE4 à la place d'une BE3 ?
Mettez-vous en situation. Vous avez un budget serré de 500 € pour retaper votre pistarde et votre casse locale n'a qu'une BE4 en stock. Ce swap de boîte se fait sans problème, mais n'espérez pas un montage facile.
Ce n'est pas du « plug and play ». Pour greffer une transmission BE4 sur un véhicule conçu pour une BE3, rassemblez ces pièces spécifiques et anticipez les galères matérielles :
- Un volant moteur compatible avec le nouvel arbre de la BE4.
- Un kit d'embrayage complet correspondant à la nouvelle cloche (les disques refusent de s'interchanger).
- Un circuit hydraulique sur mesure avec la création d'un émetteur sur la pédale d'embrayage d'origine.
- Des supports de boîte modifiés car les entraxes de fonderie trichent de quelques millimètres.
Conseil Pro
Ne sous-estimez jamais la question du capteur de vitesse. Sur les vieilles BE3, la prise de vitesse est souvent mécanique à câble, tandis que la BE4 utilise un capteur électronique. Vous devrez probablement récupérer et usiner la couronne tachymétrique pour garder votre compteur fonctionnel.
Fiabilité et entretien sur les modèles Peugeot
La durée de vie de ces transmissions repose sur un seul pilier : la lubrification. Aujourd'hui, la pire erreur consiste à remplir le carter avec des huiles modernes ultra-fluides. Elles détruisent les anciens synchroniseurs en laiton.
Achetez exclusivement une huile respectant la viscosité 75W80 (norme GL4 ou API GL-4+). Une vidange tous les 60 000 kilomètres assure des passages de rapports fluides et sauve vos roulements d'arbre d'une mort certaine.
Ces boîtes manuelles sont des blocs de granit comparées au reste de la voiture. Sur une Peugeot 206 par exemple, la mécanique tournera encore dans cinquante ans, mais l'électronique de l'habitacle vous rendra fou bien avant. Si votre moteur ronronne mais que l'habitacle fait des siennes, lisez notre guide de réparation sur l'afficheur Peugeot 206 qui ne s'allume plus pour achever votre restauration.
FAQ
Comment identifier visuellement une boîte BE3 d'une BE4 ?
Inspectez la cloche d'embrayage. Une fourchette mécanique externe dépasse du carter ? Vous avez une BE3. Vous trouvez plutôt un orifice avec un raccord pour un tuyau de fluide hydraulique ? C'est une BE4.
Quelle boîte de vitesse PSA encaisse le plus de couple ?
La BE4 gagne ce match haut la main. PSA a revu sa structure avec des renforts de carter et une pignonnerie traitée pour digérer le couple massif des moteurs diesels HDi à forte compression.
Peut-on mettre de la 75W90 dans une boîte BE3 ou BE4 ?
Je vous le déconseille fortement. Les tolérances d'usinage et les bagues de synchronisation en laiton exigent une fluidité très spécifique à froid. Restez impérativement sur de la 75W80 aux normes PSA pour préserver vos synchros.
