Un voyant moteur qui s'allume sans prévenir, le contrôle technique qui approche à grands pas, et cette fichue valise de diagnostic qui refuse de communiquer avec votre utilitaire. C'est du vécu. On perd souvent un temps fou à chercher l'emplacement de cette prise cachée sous des plastiques qui ont mal vieilli. Je vais vous montrer exactement où brancher votre appareil, et surtout, nous allons régler une bonne fois pour toutes ce problème de compatibilité avec les lecteurs bon marché qui rendent fous pas mal de propriétaires.
La prise OBD du Renault Kangoo 1 se trouve dans l'habitacle, du côté conducteur. Elle se situe sous le volant, cachée derrière la trappe d'accès à la boîte à fusibles. Pour y accéder, tirez simplement le couvercle en plastique vers vous. Vous trouverez un connecteur standard violet à 16 broches.
Emplacement exact de la prise diagnostique du Kangoo 1
Installez-vous au volant. Regardez juste en bas à gauche de la colonne de direction. Vous devriez repérer tout de suite la petite trappe en plastique qui cache la boîte à fusibles. Tirez ce cache vers vous. Le fameux connecteur 16 broches vous attend juste là, bien en évidence au milieu des relais.
Selon l'année de votre utilitaire, cette prise diagnostique ressemble à une fiche violette ou parfois noire. L'avantage flagrant de ce modèle reste son accès direct. Pas besoin de sortir les tournevis ou de démonter la moitié du tableau de bord.
Le grand piège des Kangoo 1 : Phase 1 contre Phase 2
Je vois cette erreur d'achat tous les jours. En 2026, on trouve des valises Bluetooth à 15 euros partout sur le net. Le problème majeur se cache dans un détail technique qui rend dingue les propriétaires de vieux utilitaires Renault.
Physiquement, tous les Kangoo de première génération ont la même prise OBD Kangoo 1 sous le volant. Le langage qu'ils parlent à l'intérieur n'a pourtant rien à voir. Les modèles sortis d'usine avant 2003 tournent sur un protocole de communication spécifique à Renault. Avec cette vieille norme, votre lecteur ELM327 basique va s'allumer, faire de belles lumières, puis refuser catégoriquement de parler avec le calculateur moteur. Vous devez avoir un modèle d'après 2003 pour que le matériel grand public fonctionne du premier coup.
| Année de production | Génération | Norme de communication | Type de valise de diagnostic recommandée |
|---|---|---|---|
| 1997 à 2003 | Phase 1 | Protocole propriétaire Renault | Interface constructeur (ex : Renault Can Clip) |
| Après 2003 | Phase 2 | Norme OBD2 standardisée | Tout outil standardisé universel |
Comment brancher votre valise sur le Kangoo 1 sans tout casser
L'accès à l'électronique de bord demande un peu de méthode. Voici comment je procède pour établir une connexion fiable avec le cerveau de la voiture.

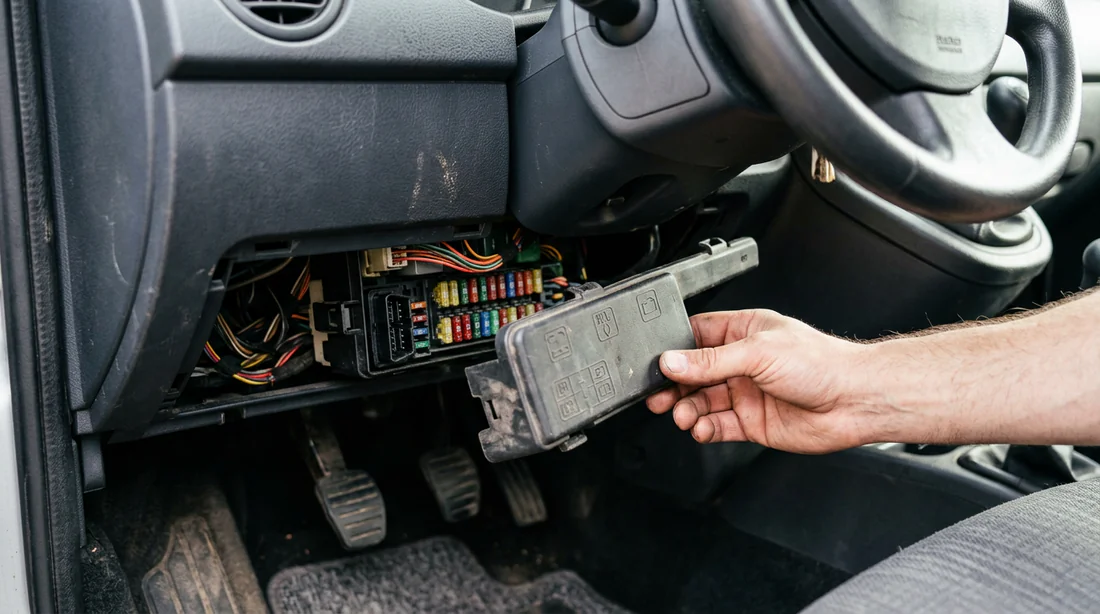

1. Ouvrir la trappe des fusibles
Soyons clairs, les plastiques Renault des années 2000 durcissent mal avec le temps. Attrapez la façade par la petite encoche en bas. Tirez d'un coup sec vers le haut puis vers vous. Oubliez tout de suite le tournevis pour faire levier, vous allez casser net les clips de maintien.
Appliquez de légers mouvements de gauche à droite tout en tirant. Cela libère les points d'ancrage en douceur sans forcer sur des charnières qui ont plus de vingt ans.

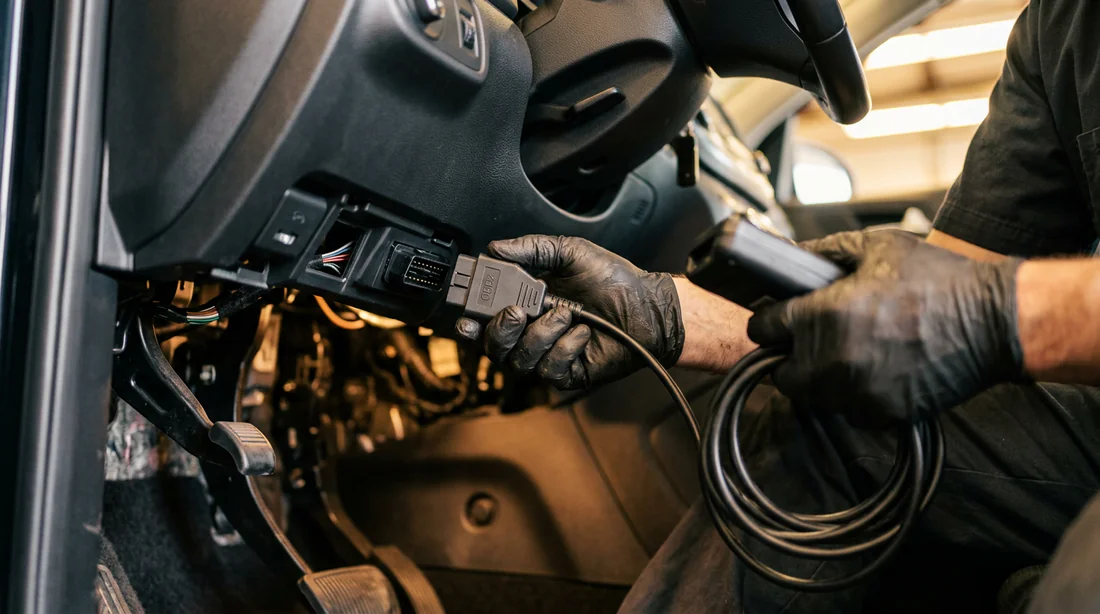

2. Brancher le lecteur OBD2
Prenez votre valise de diagnostic. Regardez l'embout. Sa forme en trapèze vous empêche de le mettre à l'envers. Alignez la partie la plus large vers le haut de la prise violette. Poussez bien droit. L'insertion se fait toute seule. Si vous devez forcer, vous êtes dans le mauvais sens.
3. Allumer le contact sans démarrer le moteur
Mettez la clé dans le neiman. Tournez d'un cran sur la position « Accessoires ». Tous les voyants de votre tableau de bord s'illuminent (batterie, huile, préchauffage). Ne démarrez pas le moteur. On veut juste envoyer du 12 volts dans les modules électroniques. Sans ce petit coup de jus, votre boîtier ne lira absolument rien.
Que faire si la valise ne se connecte pas au Kangoo ?
Tout est branché, mais l'écran affiche un agaçant message d'erreur de connexion ? Cherchez d'abord du côté de l'alimentation. La prise OBD du Kangoo 1 utilise très souvent le même fusible que l'allume-cigare. Un vieux chargeur de téléphone en court-circuit suffit à faire griller la protection. Vérifiez ce fusible de 15A et changez-le par un ampérage strictly identique.
On sort généralement le scanner parce qu'un voyant moteur s'est mis à clignoter. Sur les blocs essence 1.2 ou 1.4, c'est un grand classique. L'allumage fait des siennes. La valise va alors sortir un code défaut qui cible un cylindre précis. Si votre moteur broute quand vous accélérez, allez jeter un œil à notre dossier complet : Faut-il changer les 4 bobines d'allumage ? Le guide 2026.
Comment effacer les voyants après la lecture
Trouver la panne est une excellente chose. L'ordinateur de bord garde cependant l'erreur en mémoire et refuse d'éteindre l'alerte sur le compteur. Vous devez terminer votre réparation mécanique par un effacement des codes.
Allez dans le menu de votre application de diagnostic. Cherchez l'option pour effacer les modules (souvent appelée "Clear DTCs"). Lancez la commande. Le voyant va s'éteindre immédiatement de votre tableau de bord. Gardez en tête que l'interface des logiciels change d'une application à l'autre. Le principe logique reste toutefois le même sur toute la gamme utilitaire Renault. Vous pouvez d'ailleurs comparer cette manœuvre avec notre méthode sur la Remise à zéro vidange Renault Master 2 : tutoriel (2026).
FAQ
Quel fusible protège la prise OBD du Kangoo 1 ?
Ce circuit partage le même fusible que l'autoradio ou l'allume-cigare. Jetez un œil au plan imprimé au dos du couvercle en plastique des fusibles. Cherchez le symbole d'une radio ou d'un petit connecteur électrique.
Un lecteur ELM327 Bluetooth fonctionne-t-il sur un Kangoo 1 de l'année 2000 ?
C'est un vrai coup de poker. L'an 2000 tombe juste avant la norme OBD2 européenne (devenue obligatoire en 2001 pour l'essence et 2004 pour le diesel). Sur ces vieilles versions, je recommande vivement l'interface Renault Can Clip pour être certain de pouvoir lire les données du moteur.
Peut-on lire le code défaut directement sur le tableau de bord ?
Non. Le compteur allume seulement un voyant moteur générique ou une petite clé à molette orange. Le véhicule ne donne aucune précision à l'écran. Il faut obligatoirement brancher un scanner pour lire la séquence alphanumérique précise de la panne (les codes P0XXX).
