Vous avez craqué pour des phares additionnels ou vous bricolez un coupe-circuit maison, mais la peur de déclencher un incendie électrique vous paralyse. Je vous comprends parfaitement. Une banale erreur de câblage a vite fait de transformer un faisceau électrique en brasier ou de flinguer un calculateur hors de prix. Voici ma méthode pour maîtriser cette installation en toute sécurité dès le premier essai.

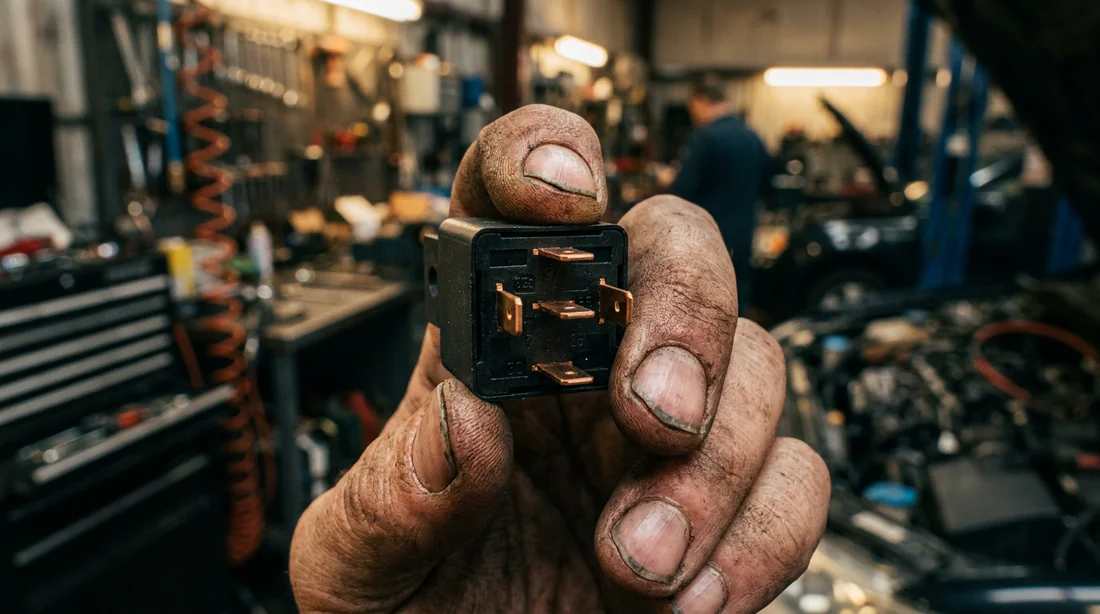

Un schéma de branchement d'un relais 12V 5 broches repose sur 5 fiches : la broche 30 (alimentation batterie), la 85 (masse carrosserie), la 86 (commande interrupteur), la 87 (sortie normalement ouverte) et la 87a (sortie normalement fermée). Ce dispositif sécurise et contrôle un circuit puissant avec un très faible courant.
À quoi sert un relais 5 broches en automobile ?

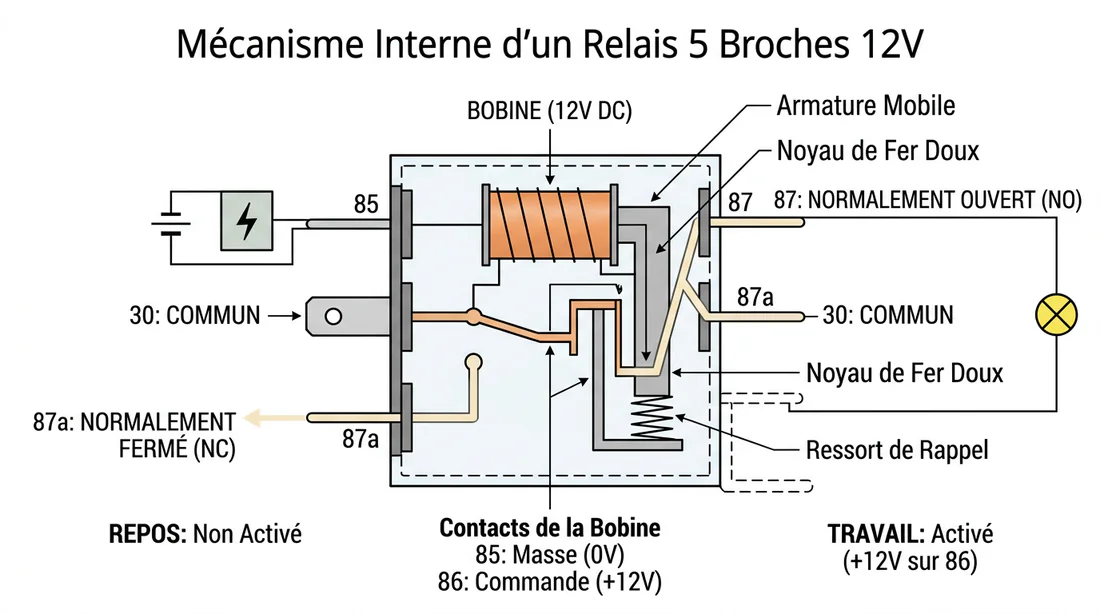

Un relais agit comme un interrupteur de puissance télécommandé. Oubliez l'idée de faire passer 30 ampères directement derrière votre tableau de bord, vous risquez de faire fondre vos interrupteurs et vos plastiques. Le boîtier fait le sale boulot à votre place. Il utilise un infime courant de commande activé par votre doigt pour fermer un gros contacteur interne. Ce dernier libère alors le fort courant de puissance directement de la batterie vers l'accessoire.
Aujourd'hui, l'électronique embarquée pardonne peu. L'ajout d'un relais isole vos montages « aftermarket » du reste du véhicule et protège les précieux calculateurs de votre voiture ou de votre moto.
Comprendre les 5 broches : le tableau de correspondance
Pas besoin d'un doctorat en électricité pour déchiffrer la norme DIN inscrite sous le boîtier. Voici exactement comment identifier et connecter chaque cosse.
| Numéro de broche | Fonction (commande/puissance) | Où la brancher ? |
|---|---|---|
| Broche 30 | Puissance (entrée) | Directement au pôle positif (+) de la batterie. |
| Broche 85 | Commande (masse) | Sur une masse carrosserie propre (métal nu). |
| Broche 86 | Commande (positif) | Vers l'interrupteur d'activation dans l'habitacle. |
| Broche 87 | Puissance (sortie NO) | Vers le pôle positif de l'accessoire à allumer. |
| Broche 87a | Puissance (sortie NC) | Vers le circuit à interrompre (coupe-circuit). |
Matériel requis pour un câblage propre et sans risque
Une installation fiable exige des outils adaptés. Je vous en supplie, ne bricolez jamais avec des fils entortillés au ruban adhésif. Prévoyez des cosses plates femelles isolées, une vraie pince à sertir professionnelle, du fil électrique fin (0,75 mm²) pour le circuit de commande, du fil électrique plus épais (2,5 mm² à 4 mm² selon l'ampérage) pour la puissance, et un porte-fusible étanche.
L'ajout d'un fusible de protection reste une obligation absolue. Vous devez le placer au plus près de la batterie sur la ligne de la broche 30. Si le fil se sectionne lors d'un accident, le fusible sautera avant que le court-circuit ne provoque un feu.

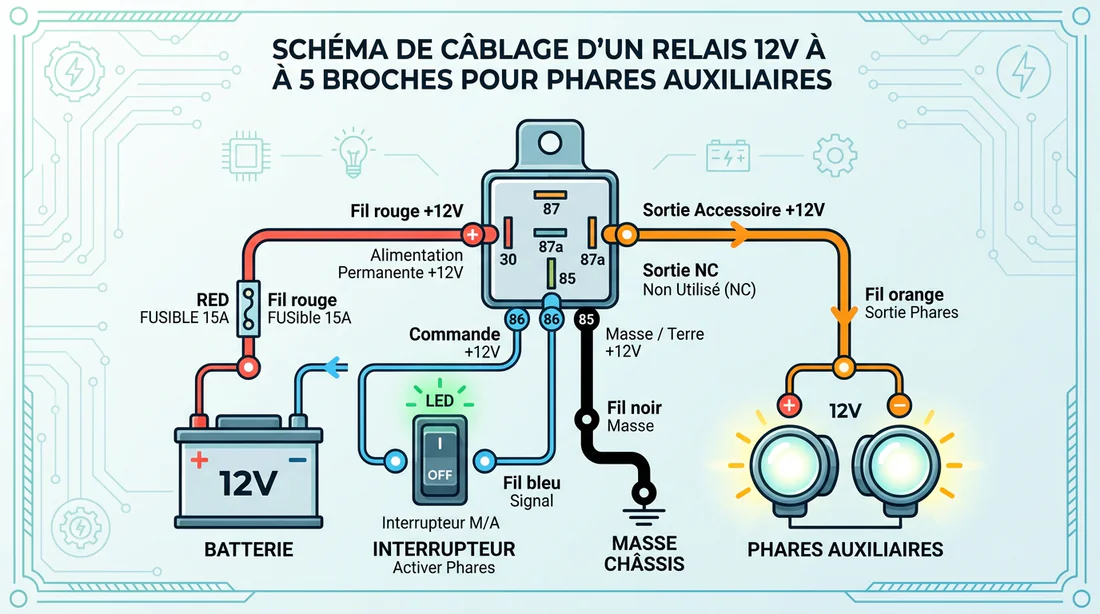

Le schéma de branchement standard étape par étape
Procédez de manière méthodique pour éviter un vilain arc électrique. Travaillez toujours avec la borne négative de la batterie débranchée.
Commencez par la masse en reliant la broche 85 à un point métallique solide du châssis. Pensez à poncer légèrement la peinture pour garantir un contact franc. Ensuite, occupez-vous de l'interrupteur en tirant un fil de votre bouton situé dans l'habitacle jusqu'à la broche 86. Cette connexion excitera la bobine magnétique.
Pour la puissance, raccordez la broche 30 à la batterie en intercalant systématiquement votre porte-fusible. Enfin, alimentez l'accessoire avec un câble épais allant de la broche 87 jusqu'au pôle positif de votre équipement. Le pôle négatif de cet équipement rejoindra naturellement la masse carrosserie.
Deux schémas de montage pratiques d'après mon expérience
La véritable force de ce composant à 5 fiches réside dans sa polyvalence. Selon votre objectif de base, comme allumer un projecteur ou bloquer un démarrage, le câblage change du tout au tout.
Câblage pour des phares additionnels avec la broche 87
Nous sommes ici sur l'utilisation la plus courante. Elle exploite le circuit normalement ouvert (NO). Au repos, le contact reste ouvert et le courant ne passe pas.
Lorsque vous appuyez sur votre interrupteur de phares, le courant de commande active la bobine. Le champ magnétique attire le contacteur métallique interne qui vient frapper la broche 87. Le circuit de puissance se ferme enfin. Les 12 volts voyagent depuis la batterie via la broche 30, traversent le relais, sortent par la broche 87 et inondent vos projecteurs LED de puissance. Vous obtenez un éclairage parfait sans jamais surchauffer les câbles de votre tableau de bord.
Création d'un coupe-circuit antivol via la broche 87a
C'est là que ça devient intéressant. Ici, nous exploitons la fameuse 5ème patte, le circuit normalement fermé (NC).
Par défaut et sans la moindre action de votre part, le courant circule librement entre la broche 30 et la broche 87a. Vous allez intercaler ce boîtier sur le fil d'alimentation de votre pompe à carburant ou du démarreur. Quand vous mettez le contact, la voiture démarre normalement.
Mais si vous planquez un interrupteur secret pour alimenter la broche 86, son activation basculera le mécanisme. Le contacteur quittera brutalement la broche 87a, coupant instantanément la pompe à essence, pour se coller sur la broche 87 laissée vide. Résultat : le moteur cale, le véhicule devient involable.
Mon diagnostic pour résoudre 4 pannes fréquentes
Même avec un câblage irréprochable, les caprices électriques existent. Voici ma méthode pour réagir efficacement si votre montage refuse de coopérer.
Le relais claque mais l'accessoire ne s'allume pas
Entendre un « clic » reste un excellent signe. Cela signifie que votre circuit de commande sur les broches 85 et 86 fonctionne parfaitement. La bobine s'active. Le problème se cache sur la ligne de puissance. Vérifiez l'état de votre fusible sur la broche 30. Si le jus arrive bien à destination, contrôlez la fixation du câble de la broche 87 et assurez-vous que votre accessoire possède une excellente masse.
Le boîtier ne fait aucun bruit
La bobine magnétique ne reçoit pas de courant. Les coupables sont souvent les mêmes. Vérifiez d'abord l'arrivée de courant sur la broche 86 depuis votre interrupteur. Avec une bonne tension, le problème vient sûrement de la broche 85. Vous avez probablement une mauvaise masse carrosserie à cause d'une trace d'oxydation ou de peinture. Enfin, votre composant a peut-être tout simplement grillé.
L'accessoire reste allumé en permanence
C'est l'erreur de débutant la plus agaçante. Vous avez inversé les sorties de puissance. En branchant vos phares sur la broche 87a (normalement fermée) au lieu de la broche 87, vous avez créé un passage permanent. Puisque la broche 87a laisse filer le courant par défaut, vos phares s'allument dès la connexion de la batterie, sans même toucher à l'interrupteur. Inversez simplement la cosse pour régler l'anomalie.
Le fusible grille à chaque essai

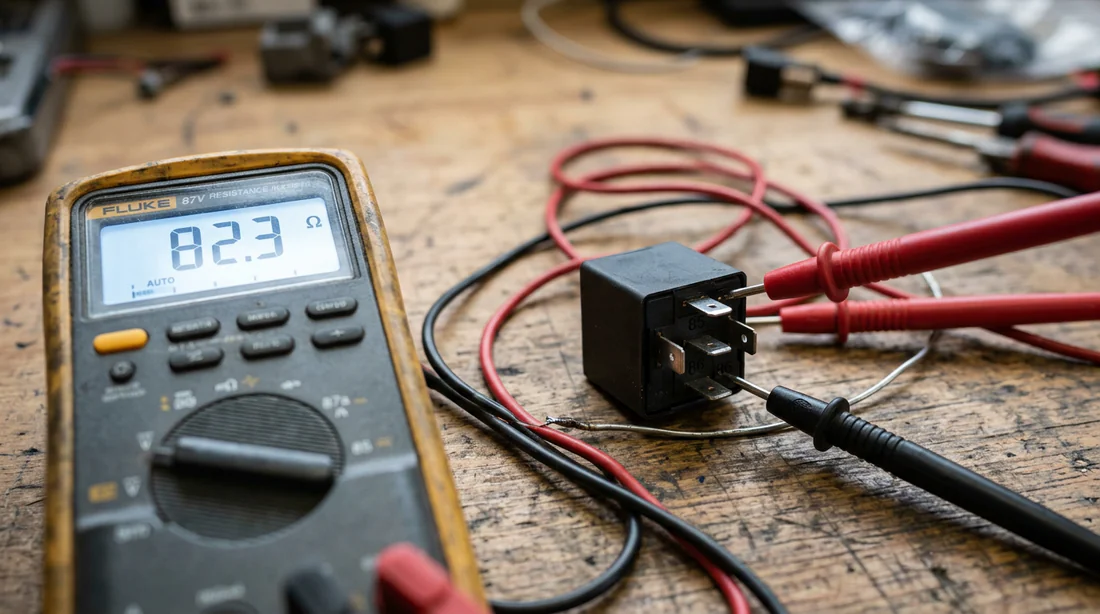

Stoppez tout immédiatement. Vous avez un court-circuit franc. Un fil de puissance dénudé touche le châssis en chemin, ou alors votre accessoire souffre d'un défaut grave. Prenez votre multimètre en mode « continuité », débranchez la batterie, et testez la résistance entre votre fil positif et la masse carrosserie. Vous localiserez vite la fuite.
▶️ Si vous souhaitez un appui visuel, n'hésitez pas à faire une recherche sur YouTube avec les termes « Comment brancher un relais 5 broches voiture » ou « Schéma câblage relais 12v automobile tuto ». Voir ces étapes en vidéo aide énormément à assimiler la logique de câblage.
FAQ
Quelle est la différence entre un relais 4 broches et 5 broches ?
Le modèle à 4 broches gère une seule fonction de puissance, le marche/arrêt classique via la broche 87. Le boîtier à 5 broches apporte la fameuse broche 87a, offrant une position de repos fermée. Cette petite patte supplémentaire lui donne la capacité de basculer le courant d'un accessoire à un autre, ou de servir de redoutable coupe-circuit.
Peut-on inverser les broches 85 et 86 ?
Sur la majorité des composants automobiles standards, la réponse est oui. La bobine interne n'a pas de polarité. L'électro-aimant fonctionnera peu importe le sens d'arrivée du positif et du négatif. Attention cependant, je préfère prévenir. Si la pièce intègre une diode de roue libre, souvent symbolisée par un petit triangle sur le schéma imprimé, vous devez impérativement respecter la polarité. Dans le cas contraire, vous créerez un court-circuit immédiat.
Quelle section de fil utiliser pour la broche 30 ?
La section de câble dépend entièrement de l'ampérage total de l'accessoire à alimenter. Pour la partie commande sur les broches 85 et 86, un fil fin de 0,75 mm² suffit amplement. En revanche, la broche 30 encaisse toute la puissance. Je vous conseille d'utiliser un fil de 2,5 mm² pour un circuit de 20 ampères. Passez directement à du 4 mm² ou plus si vous alimentez une rampe LED massive ou de gros ventilateurs de refroidissement.
Vous avez maintenant toutes les cartes en main pour sécuriser votre installation électrique sans trembler. Allez-vous commencer par câbler des phares longue portée pour vos virées nocturnes ou allez-vous plutôt créer ce coupe-circuit secret pour protéger votre véhicule ? Partagez vos montages et vos idées dans les commentaires, j'ai hâte de voir vos réalisations.
